The case of intelligent building application for the headquarters office of some group

工程概述
        某集团总部新建办公大楼是一个智能化办公大楼,根据对该集团办公楼的网络系统需求和网络结构的分析,考虑到网络大量的多媒体和支持多业务的应用,以及网络接入用户的规模,对网络性能要求高。同时考虑到网络的兼容性、扩展和性能价格比等因素,以及后期的三网合一的实施,为使网络能保持其技术上长时间的先进性。我们采用“石英光纤+塑料光纤”全光网的接入方式来建造该集团办公楼网络系统。
        办公楼地上10层,地下二层,建筑面积42000平方米,包括地下人防区、地下车库、展厅、餐厅、办公室、会议室等多种功能区,是一个综合性办公大楼;另大楼旁单独建设有报告厅,共两层,建筑面积1650平方米。

设计原则
        办公楼建设按智能大厦的目标和要求建设,将完备的服务设施、先进的机电设备、现代化的办公和通信系统、智能化的管理和控制模式优化组合在一起。
  • 充分发挥楼宇内各主要设备的使用功能,将动力供给、空调设施、消防报警、综合保安、门禁系统等整合成一个综合统一的系统,同时实行分级分布式控制,集中监视和统一管理。
  • 具备高效快速的信息通信处理功能,能随时检测、接收世界上各主要节目内容,并发布、交流信息,提供全方位、立体式的先进通信手段和服务。
  • 充分利用现代化的先进技术和手段,为大楼内部创造一个安全可靠、舒适、高效的工作环境和生活环境,提供一个最优化的工作、生活、娱乐休闲场所。
  • 结构化综合布线系统,采用塑料光纤楼内布线,遵照各设计安装标准,提供先进的、统一的和可靠的数据、语音及视频传输平台,充分满足办公自动化、通信自动化的需求,并适应未来10年内的技术升级与应用发展的需要。
  • 本系统同时具备互联网、IPTV、VoIP的功能。
  • 采用GEPON+塑料光纤LAN的方案,把数据、语音、电视融合在一个网络系统内,实现“三网合一”。
  • 整个综合布线系统将充分体现先进、实用、可靠、经济、开放、扩充和模块化、标准化以及易维护的原则。

  • 总体设计

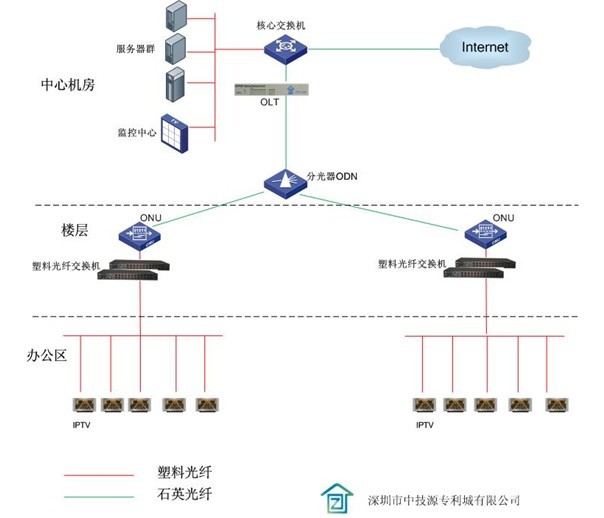

            以下是系统结构图。该结构图分为三部分:
            第一部分为中心机房,该部分是用户终端数据的汇集端,主要放置的设备为核心交换机、服务器群、监控中心以及GEPON系统的核心设备OLT等,该部分主要完成的功能是对楼内终端用户数据进行汇集并与外网对接。其中数据部分业务通过核心交换机接入Internet实现;传统模拟语音部分业务通过语音中继网关接入PSTN网实现。
            第二部分为楼层部分,主要放置ONU、塑料光纤交换机等接入设备。
            第三部分为办公区部分,主要用于实现多种用户终端设备(电脑、电话、IPTV等)的网络连接,用户终端的信号全部转换成为数据信号通过GEPON设备汇聚到中心机房,最终实现网络融合。

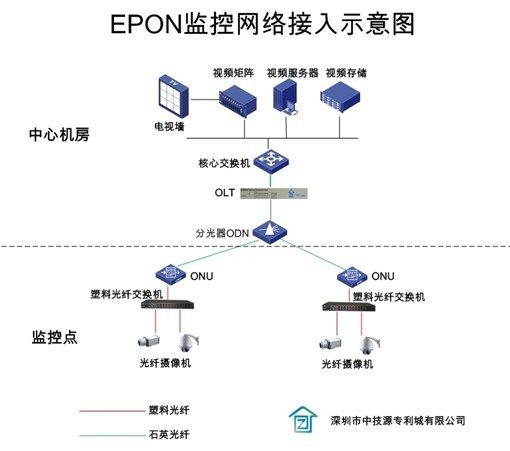

    安防监控子系统

            采用数字系统,IP监控实现如下:


            在前端摄像机布点方面,作充分的周密性考虑,使系统能在最短的时间内捕获目标,使得保安人员能及时地掌握现场情况,发现并避免发生突发性的恶性事件。具体设计如下:
            地下车库设置12个匀速球,7个电梯轿箱半球摄像机,展厅4个匀速球,餐厅去12个匀速球,各层电梯厅24个半球摄像机,各层楼梯出入口共56个半球摄像机,车库出入口共设置2个宽动态摄像机,大楼周界共设置高速球6个,共设置监控点位约123个,矩阵+硬盘录像机系统架构,UPS集成供电。设置防盗报警系统,大楼一层周界设置红外对射探测器,重要房间内设置双鉴报警探测器,财务室、领导房间内设置手动报警按钮,设置门磁报警器等,与监控系统联动。

    一卡通子系统

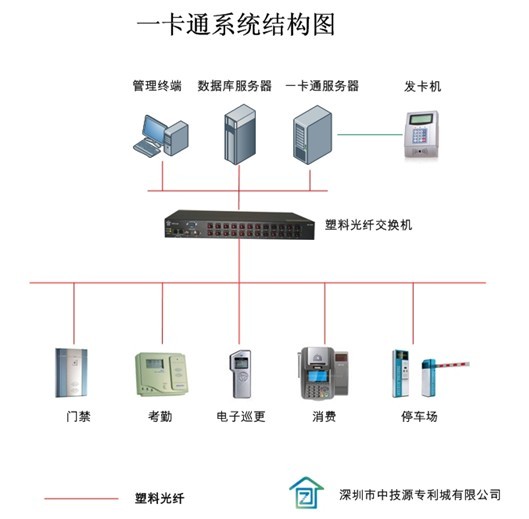

            作为现代化的办公楼,一卡通管理成为必不可少的弱电系统之一,其中用于车库出入管理、门禁系统和消费系统在现代化的大楼内用途广泛。根据大楼的实际需要,我们在关键的办公区域和车库设立一卡通点:


            注:一卡通网络采用塑料光纤布线,接至塑料光纤交换机中。
            我们在该集团办公楼采用一卡通系统中的考勤管理子系统,门禁管理子系统,消费管理子系统,智能停车子系统,车位引导子系统。此外一卡通系统还可支持电梯控制、智能通道控制、会议签到等其它应用。

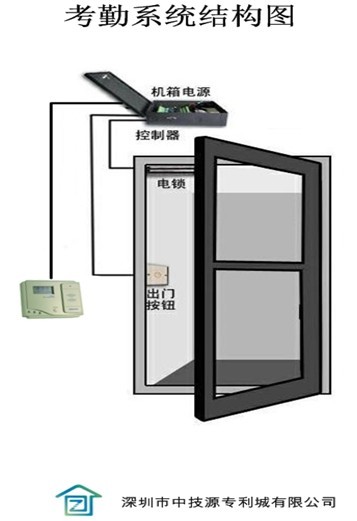

    门禁子系统
            该系统采用国际流行的非接触式IC卡门禁系统,具有较高的安全性,便捷性和性价比,不易被仿制,开门有记录,可实时对各门进行监控并与安防系统联动等优点。相对于传统的接触式IC卡具有可靠性高,寿命长等优势。门禁系统通过TCP/IP以太网通讯协议由塑料光纤传输,接入至后端塑料光纤交换机,与管理中心进行通讯。从而进行数据分析统计报表,考勤管理。


    电子巡更子系统
            巡更系统主要用于该集团办公楼内保安人员的管理,要求保安人员根据巡逻路线不间断地巡视该集团办公楼的每个重要部位,以进一步加强建筑内部的安防管理及物业公司的内部管理。做到在有警情的情况下,保安人员可以在第一时间内赶到现场,及时处理有关事宜,达到人防与技防的有机结合。
            本项目设计巡更机4套,离线式巡更点100个。

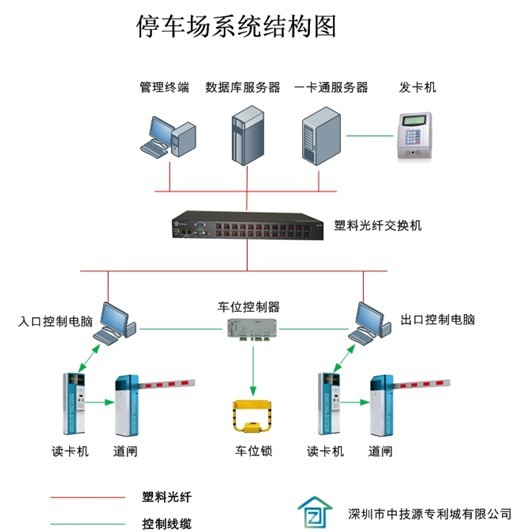

    停车场管理子系统
            在办公楼内的地下车库出入口处配置有综合性车库管理系统。本系统可对内部车辆泊放,外来临时车辆泊放,进行出入自动控制、车库运营情况分析报表等全方位的管理。系统控制主机配置:自动闸杆和控制机箱系统、LED显示屏。

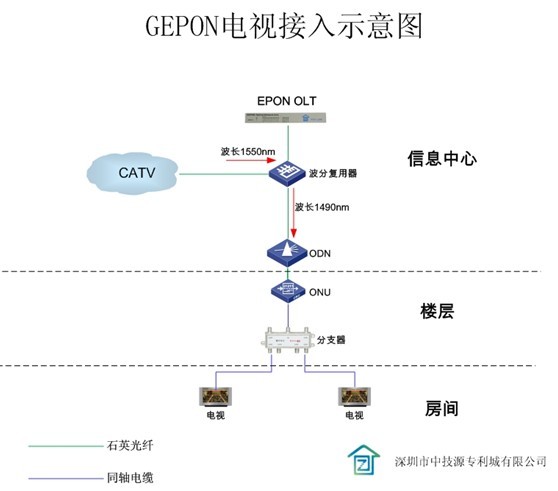

    有线电视子系统
            本工程有线电视主要设置在食堂餐厅、咖啡厅、茶室、包厢、电梯厅、会议室、报告厅和领导办公室等处,设置有线电视电位230个。
            系统由前端机房输出的射频信号,采用860M双向邻频系统传输。


            办公大楼基于网络与数字化的特点很易于扩展实现IPTV业务。
            IPTV部分实现示意图如下:


    结束语
            随着信息技术的发展,特别是网络技术的发展,正在改变着人们几千年来形成的信息传递方式、人际间的沟通方式和社会管理的组织方式,并深刻地影响着社会生活和政府的运作。信息化程度的高低已成为衡量一个国家综合国力的重要标志,全面实现信息共享已成为世界各国的共识。塑料光纤接入网集成系统顺应“光进铜退”趋势,是新一代短距离传输系统。作为用户驻地网络的基本架构,支持FTTx的各种场景,满足“三网合一”和智能楼宇综合布线的需求,既可以用于xPON模式下的FTTH/FTTD,也可以独立组网,适用于国家机关、企事业单位、文化教育、医疗卫生、智能楼宇、居民小区、工业园、学校、医院、酒店、网吧以及安防监控广播和要求屏蔽保密防雷等各种场景。
